krafton® 236.40 GVK brugdekplank

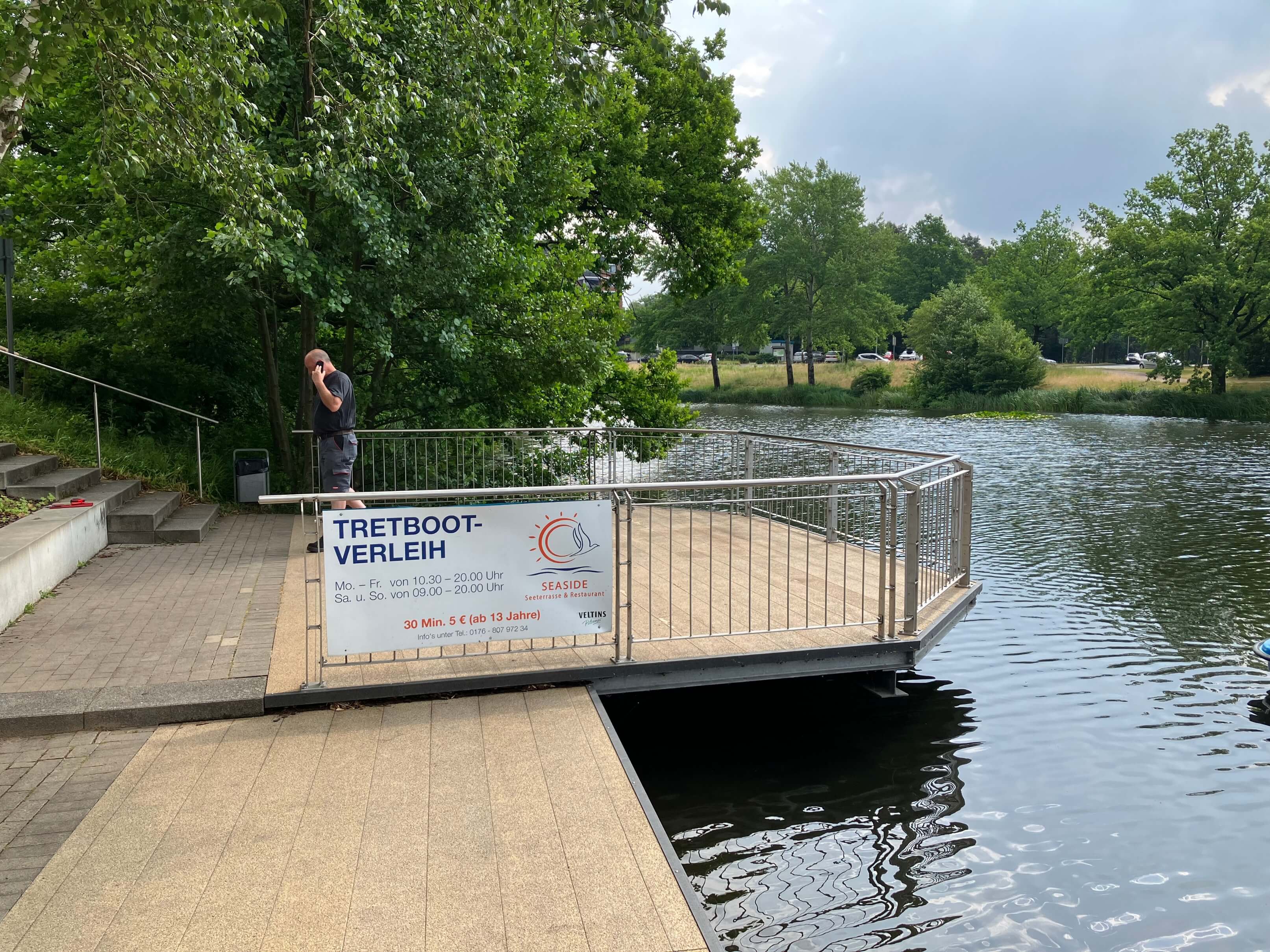

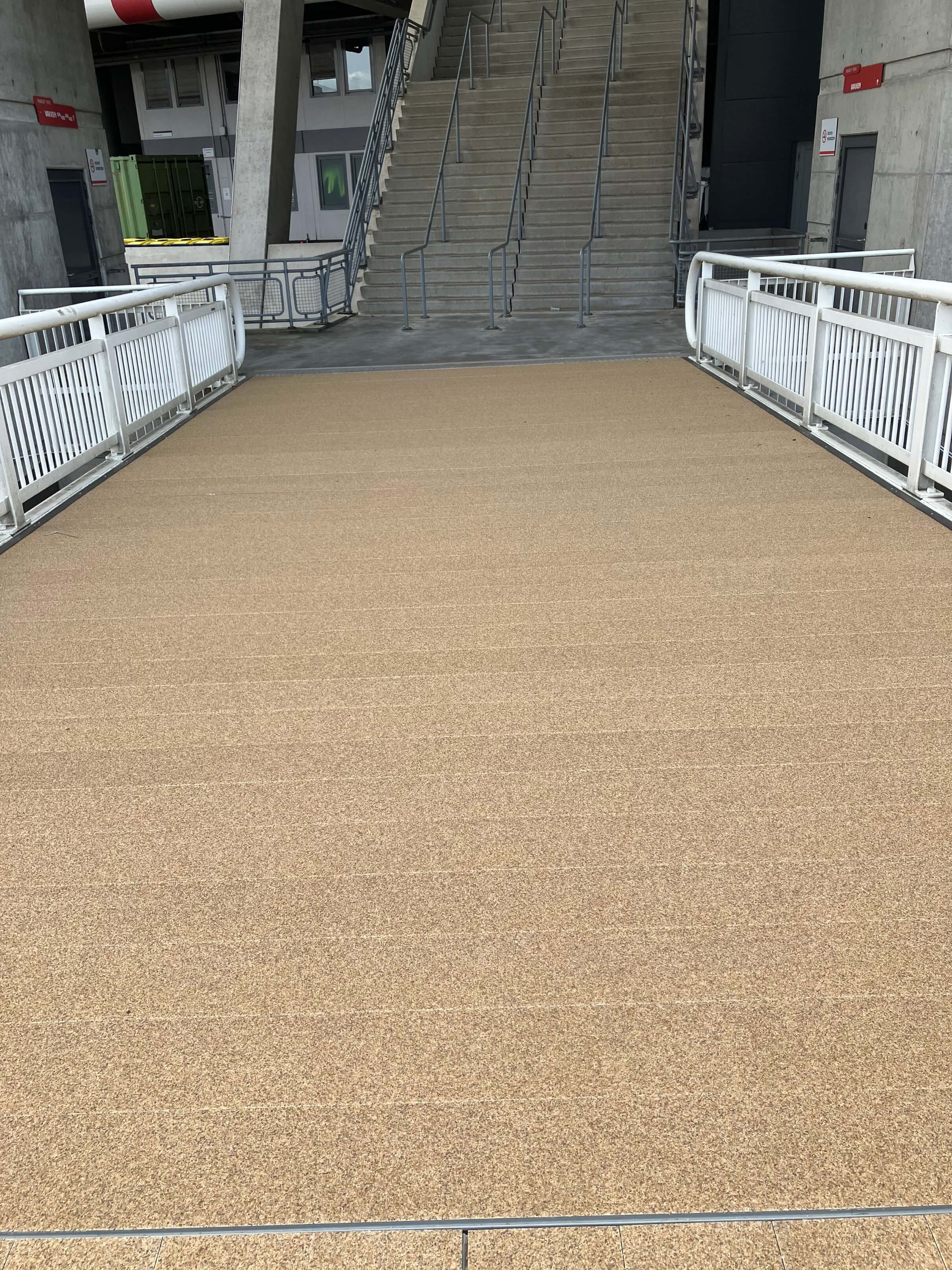

Met een breedte van 236 mm is dit een unieke GVK brugdekplank binnen het assortiment van krafton®. Door zijn beperkte breedte van minder dan 300 mm is deze plank bijzonder gemakkelijk te hanteren en wordt hij veel gebruikt voor voetgangersbruggen, steigers, knuppelpaden en terrassen.

Dankzij het praktische kliksysteem worden de schroeven netjes weggewerkt en is het resultaat een gesloten brugdek. Regenwater wordt naar de zijkant afgevoerd, waardoor water geen grip krijgt op de onderconstructie.

Deze GVK profielen zijn snel en gemakkelijk van bovenaf te monteren met behulp van een boor en een schroevendraaier. In ieder lipje zit een groef, om de schroef in een rechte hoek te kunnen plaatsen. Hierdoor kan de schroef niet wegschieten tijdens het schroeven.

Offerte aanvragen

Afmeting	236 x 40 mm
Materiaal	(GVK) Glasvezelversterkte kunststof
MKI Waarde	€3,52 p/m²

Alles over de krafton® 236.40 GVK brugdekplank

De 236.40 GVK brugdekplank is zeer geschikt voor montage op een houten- of kunststof onderconstructie. Als enige aanbieder in GVK brugdekplanken, zijn onze planken ook met een DIBt toelating op een onderconstructie van staal te monteren.

Beschrijving

Groot voordeel van deze plank is het technisch zeer geavanceerde en praktisch ontworpen kliksysteem. De verbindingen tussen de planken hebben hierdoor optimaal contact, waardoor ze perfect gepositioneerd kunnen worden en blijven op de onderconstructie.

Daarbij komt dat de horizontale inkerving in de bodem van de GVK plank het voorboren voor schroefgaten vereenvoudigt en versnelt, omdat de boor niet wegglijdt. Op deze manier is montage van bovenaf extra gemakkelijk en snel.

Voor renovatie en nieuwbouw
Effectieve maat: 236x40mm
Gelijkmatig verdeelde belasting van 5 kN / m2 bij een overspanning van 1240 mm
Puntlast van 10 kN ( 1000 kg ) op 100 x 100 mm
Puntlast van 20 kN ( 2000 kg ) op 200 x 200 mm
Maximale spanwijdte voor voertuigen (5 ton): 650 mm
Geschikt voor dienstvoertuigen tot 5 ton (5.000 kg)
Zeer geschikt voor montage van bovenaf op kunststof (o.a. GVK I ligger) en houten onderconstructie
Eenvoudige en snelle installatie
TÜV-gecertificeerde antislip-laag (R12-R13) met korrelgroottes van 0,7 tot 2,0 mm

Technische informatie krafton® 236.40

Artikel	DG23640
Gebruik	renovatie en nieuwbouw
Effectieve maat	236x40mm
Gelijkmatig verdeelde belasting	5kN / m2 (500 kg per m2) bij een maximale overspanning van 1240 mm
Bijzonder hoge puntlast	20 kN (2.000 kg) op 200x200mm
Geschikt voor dienstvoertuigen	5 ton (5.000 kg)
Maximale spanwijdte voor voertuigen	650mm
Onderconstructie montage	staal, composiet en hout
Installatie	gemakkelijk en snel
Antislip-laag	TÜV-gecertificeerde antislip-laag (R12-R13) met korrelgroottes van 0,7 tot 3,0 mm

Certificeringen van deze GVK brugdekplank

Het is de sterkste plank van dit type met DIBt- en EBA-toelating. De krafton® 236.40 GVK brugdekplank voldoet aan de eisen van het Bouwbesluit, NEN-EN 1991-2NB en Eurocode.

Bekijk hier de DIBt-toelating voor de krafton® 236.40 GVK brugdekplank

Downloads

Bekijk hier alle downloads en certificeringen van de krafton® 236.40

Montage-instructievideo's

Bekijk hier onze montage-instructievideo’s.

MKI-waarde €3,52 per m²

De krafton® 236.40 plank heeft een MKI-waarde van €0,83 m¹wat omgerekend neerkomt op €3,52 m², bij een levensduur van 100 jaar. Dit is in verhouding tot een brugdek van hout 64,7% lager, waarbij het houten dek iedere 20 jaar vervangen moet worden (op basis van de NMD productkaart Loopbrug (hout), categorie 3). In verhouding tot een brugdek van stalen looproosters, is dit 85,5 % lager, waarbij het looprooster iedere 50 jaar vervangen moet worden (op basis van de NMD productkaart Looprooster; staal, verzinkt en gecoat, categorie 3).

Technische eigenschappen voor krafton® 236.40 GVK brugdekplank

Met zijn klik-systeem en de mogelijkheid om van bovenaf te monteren, is de krafton® 236.40 uitermate geschikt om een GVK brugdek te creëren op een houten onderconstructie. De belastbaarheid van de krafton® 236.40 GVK plank is extreem hoog, ondanks zijn toch geringe hoogte van slechts 40mm. In de hieronder weergegeven grafieken en tabellen wordt een en ander visueel weergegeven.

Geometrische eigenschappen

Breedte (b)	236 mm
Hoogte (h)	40 mm
Aantal ribben (n)	5 stuks
Afstand tussen de ribben (d)	51 mm
Oppervlak (A)	2.986 mm2
Afschuifoppervlak (As)	1.052 mm2
Traagheidsmoment (I)	625.197 mm4
Weerstandsmoment (W)	26.593 mm3
Gewicht plank (G)	22.8 kg/m2

Mechanische eigenschappen

Eenheid krafton®	236.40
Elasticiteitsmodulus (Eb,kar)	32.130 N/mm2
Buigspanning (ðb,kar)	439 N/mm2
Afschuifspanning (tkar)	51,2 N/mm2
Dwarskracht op 100x100 (Dkar,100)	103.000 N
Dwarskracht op 200x200 (Dkar,200)	103.000 N
