krafton® 256.40 GVK brugdekplank

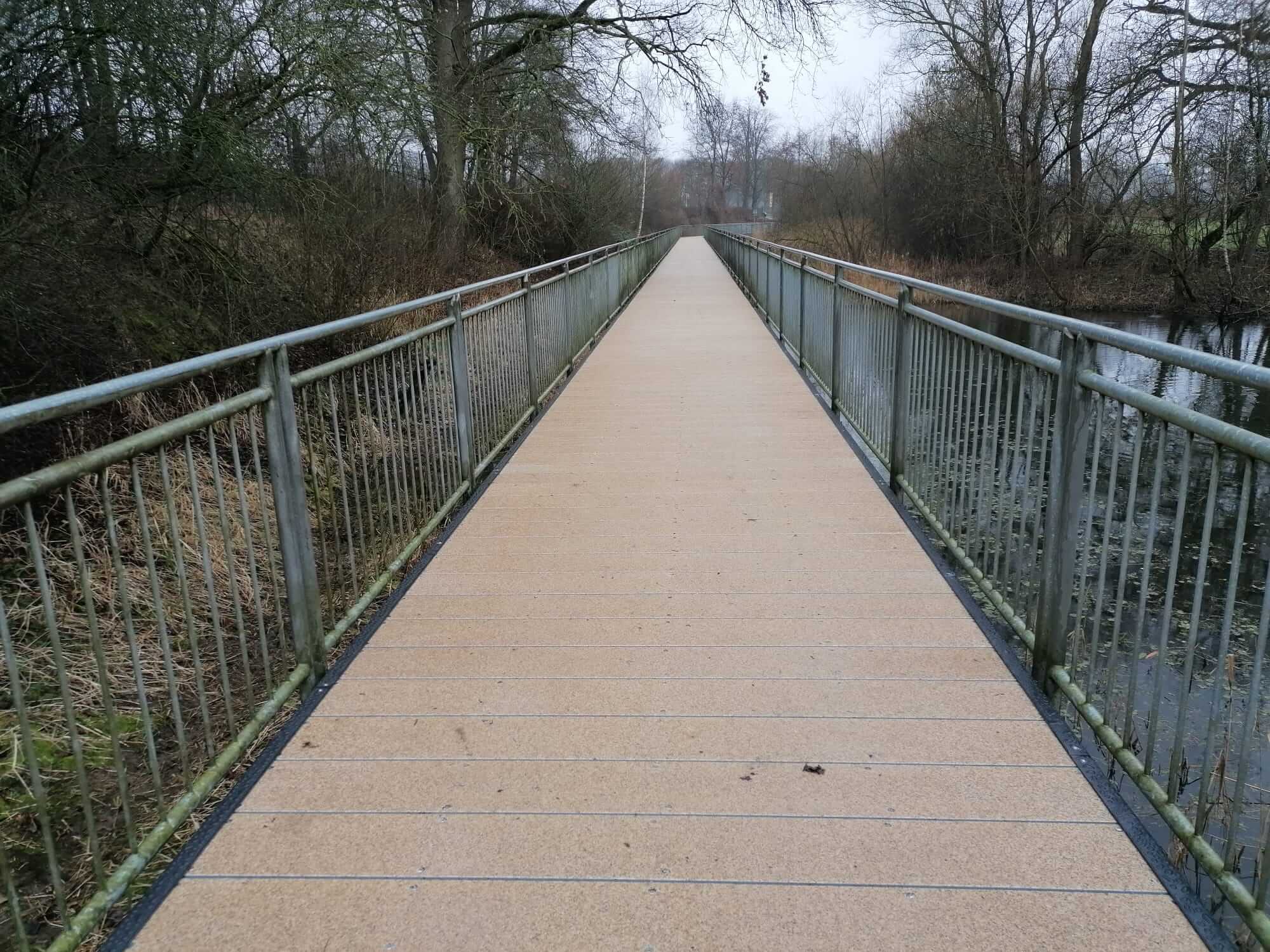

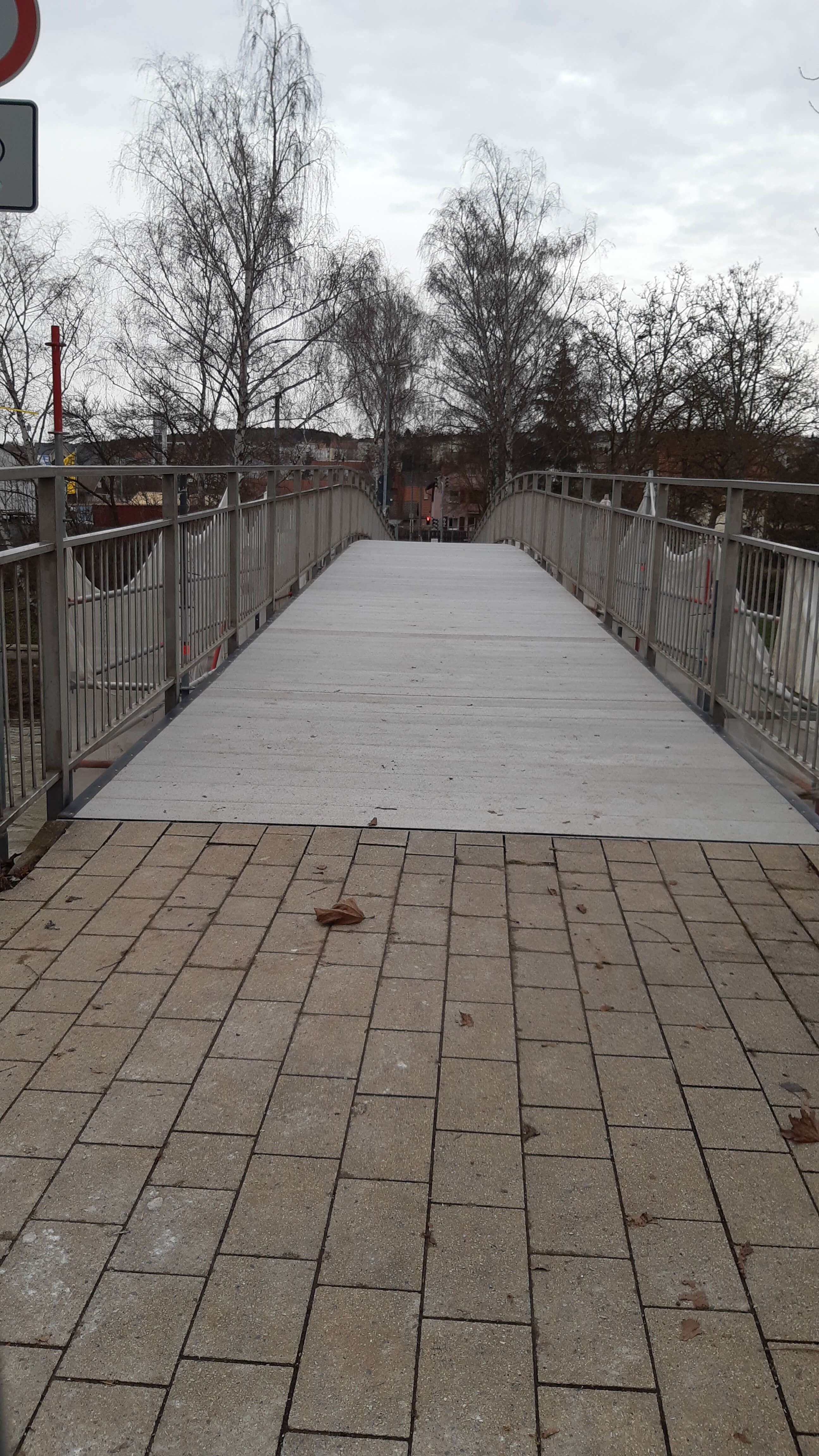

Het oog wil ook wat! Een overspanning met 256.40 GVK brugdekplanken ziet eruit als een houten brug met planken dek. Dat komt doordat de beide zijkanten van de plank recht zijn. Bij het monteren ontstaat, als vanzelf, een voeg tussen de GVK brugdekdelen. De plank is hiermee uniek in zijn soort. De krafton® 256.40 GVK brugdekplanken worden van elkaar gescheiden door een voeg van 10 mm. Hierdoor loopt hemelwater gemakkelijk weg en is het GVK brugdek sneller droog. Het aanbrengen van een dilatatievoeg is dus ook niet nodig.

Offerte aanvragen

Afmeting	256 x 40 mm
Materiaal	(GVK) Glasvezelversterkte kunststof
MKI Waarde	€3,59 p/m²

Alles over de krafton® 256.40 GVK brugdekplank

Deze GVK brugdekplank is gemakkelijk hanteerbaar door zijn maat en gewicht. Hij wordt vaak gebruikt bij de aanleg van fiets- en voetgangersbruggen. Maar ook voor steigers, loopbruggen en platforms is het een goede keuze.

Dit type GVK brugdek deel is het beste van onderaf te monteren. Op deze manier worden de schroeven netjes weggewerkt. Monteren van bovenaf blijft natuurlijk ook een mogelijkheid.

Beschrijving

De plank van krafton®, type 256.40, is zeer geschikt voor fiets- en voetgangersbruggen, maar ook voor steigers, loopbruggen en platforms.

Voor renovatie en nieuwbouw
Effectieve maat: 256x40mm
Gelijkmatig verdeelde belasting van 5 kN/ m2 (500 kg per m2) bij een maximale overspanning van 1270 mm
Puntlast van 7 kN (700 kg), op 100 x 100 mm.
Geschikt voor dienstvoertuigen tot 5 ton (5.000 kg) en onbedoeld voertuig tot 12 ton (12.000 kg).
Maximale spanwijdte voor voertuigen: 670 mm
Geschikt voor montage op stalen, kunststof en houten onderconstructie
Eenvoudige en snelle installatie
TÜV-gecertificeerde antislip-laag (R12-R13) met korrelgroottes van 0,7 tot 3,0 mm

Zie de volgende pagina voor uitgebreide Technische eigenschappen krafton® 256.40

Technische informatie krafton® 256.40

Artikel	DG25640
Gebruik	renovatie en nieuwbouw
Effectieve maat	256 x 40 mm
Gelijkmatig verdeelde belasting	5kN / m2 (500 kg per m2) bij een maximale overspanning van 1270 mm
Bijzonder hoge puntlast	7 kN (700 kg) op 100x100mm
Geschikt voor dienstvoertuig	5 ton (5.000 kg)
Geschikt voor onbedoeld voertuig	12 ton (12.000 kg)
Maximale spanwijdte voor voertuigen	670 mm
Onderconstructie montage	staal, composiet en hout
Installatie	gemakkelijk en snel
Antislip-laag	TÜV-gecertificeerde antislip-laag (R12-R13) met korrelgroottes van 0,7 tot 3,0 mm

Certificeringen van deze GVK brugdekplank

De krafton® 256.40 GVK brugdekplank heeft DIBt-toelating (Z-10.9-655). Ook is de plank getoetst volgens het Bouwbesluit en NEN-EN 1991-2NB en Eurocode.

Bekijk hier de DIBt-toelating voor de krafton® 256.40 GVK brugdekplank

Downloads

DIBt toelating krafton® 256.40
Beoordeling conform bouwbesluit krafton® 256.40
Montagehandleiding krafton® 256.40
Bestektekst krafton® 256.40

Bekijk hier alle downloads en certificeringen van de krafton® 256.40

Montage-instructievideo's

Bekijk hier onze montage-instructievideo's.

MKI-waarde €3,59 per m²

De krafton® 256.40 plank heeft een MKI-waarde van €0,92 m¹ wat omgerekend neerkomt op 3,59 per m², bij een levensduur van 100 jaar. Dit is in verhouding tot een brugdek van hout, 63,9% lager, waarbij een houten dek iedere 20 jaar vervangen moet worden (op basis van de NMD productkaart Loopbrug (hout), categorie 3). In verhouding tot een brugdek van stalen looproosters is dit 85,2 % lager, waarbij het looprooster iedere 50 jaar vervangen moet worden (op basis van de NMD productkaart Looprooster; staal, verzinkt en gecoat, categorie 3).

Technische eigenschappen voor krafton® 256.40 GVK brugdekplank

Met zijn klik-systeem en de mogelijkheid om van bovenaf te monteren, is de krafton® 236.40 uitermate geschikt om een GVK brugdek te creëren op een houten onderconstructie. De belastbaarheid van de krafton® 236.40 GVK plank is extreem hoog, ondanks zijn toch geringe hoogte van slechts 40mm. In de hieronder weergegeven grafieken en tabellen wordt een en ander visueel weergegeven.

Geometrische eigenschappen

Breedte (b)	236 mm
Hoogte (h)	40 mm
Aantal ribben (n)	5 stuks
Afstand tussen de ribben (d)	51 mm
Oppervlak (A)	2.986 mm2
Afschuifoppervlak (As)	1.052 mm2
Traagheidsmoment (I)	625.197 mm4
Weerstandsmoment (W)	26.593 mm3
Gewicht plank (G)	22.8 kg/m2

Mechanische eigenschappen

Eenheid krafton®	236.40
Elasticiteitsmodulus (Eb,kar)	32.130 N/mm2
Buigspanning (ðb,kar)	439 N/mm2
Afschuifspanning (tkar)	51,2 N/mm2
Dwarskracht op 100x100 (Dkar,100)	103.000 N
Dwarskracht op 200x200 (Dkar,200)	103.000 N
